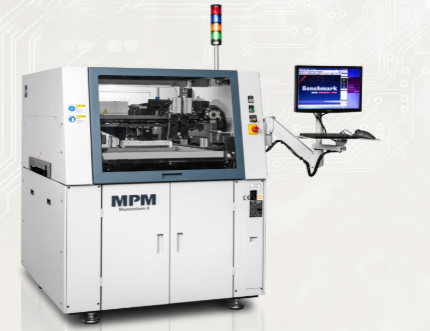

在全自动视觉锡膏印刷机的日常使用中，视觉对位偏差是导致印刷偏移、桥接的常见原因。当设备出现PCB板与钢网对位不准时，不必急于报修，通过以下三步系统校准，多数问题可在15分钟内解决。

第一步：硬件检查与清洁

视觉对位偏差的首要排查方向是硬件状态。关闭设备电源，使用无尘布蘸取专用清洁剂，轻轻擦拭全自动视觉锡膏印刷机的两个相机镜头及环形光源玻璃表面。指纹、锡膏飞溅或灰尘会导致图像模糊，引发误判。同时检查PCB板上的Mark点是否被阻焊油覆盖或划伤，必要时切换备用Mark点。最后确认钢网Mark点窗口是否干净，无残留锡膏。

第二步：相机标定与光源调整

若清洁无效，需执行相机标定程序。在全自动视觉锡膏印刷机系统菜单中找到“标定”选项，放入专用校准玻璃板，启动自动标定。设备会自动计算相机的畸变系数和像素当量。标定后，检查光源亮度：分别点亮上光源和下光源，观察Mark点图像的对比度。如果过曝或过暗，手动调整各通道亮度值，确保焊盘边缘锐利、无阴影。

第三步：对位参数校准与补偿

完成硬件和标定后，进入对位参数校准。执行全自动视觉锡膏印刷机的“自动找原点”功能，让设备重新学习钢网与PCB的相对位置。对于反复出现固定方向偏移（如X方向偏移+0.1mm）的设备，可以在参数中设置“基准偏移补偿值”。通常建议先用一块标准测试板执行“多点对位验证”，系统会计算出平均偏移量并自动写入补偿。

如果上述步骤后仍有偏差，可能是机械传动间隙所致。检查X/Y轴丝杆联轴器有无松动，导轨滑块是否磨损。此时需要专业工程师介入，用激光干涉仪测量反向间隙。

验证与日常维护

校准完成后，使用首件样板连续印刷5-10片，用SPI测量实际偏移量，要求偏移均值≤±0.025mm。建议每班次开机前执行一次快速对位测试，每月进行一次完整的三步校准。此外，车间温湿度波动超过±3℃或±10%时，应重新验证对位精度。

全自动视觉锡膏印刷机的视觉对位调试并不复杂，遵循“先硬件、后软件、再机械”的顺序，大多数偏差问题都能自行解决。记录每次校准的参数变化，形成设备健康档案，有助于预判机械磨损趋势。
