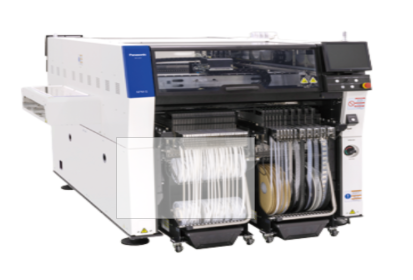

在松下贴片机的生产运行中，吸嘴杆（也称吸嘴轴或吸嘴柄）撞弯是较为严重的机械故障。通常由飞达翘起、PCB板翘曲或操作员误操作导致。一旦吸嘴杆弯曲，轻则元件拾取偏移、抛料率飙升，重则损坏贴装头的内部导向机构。掌握快速更换方法，可以将停机时间压缩到2小时以内。

一、判断吸嘴杆是否弯曲

当松下贴片机出现以下现象时，应怀疑吸嘴杆弯曲：

1、该吸嘴拾取元件后，元件在吸嘴上明显歪斜

2、低速贴装时正常，高速时出现偏移或抛料

3、用手轻轻旋转吸嘴杆，感觉转动不顺畅或偏心

4、用百分表打表测量，杆的径向跳动超过0.05mm

确认弯曲后，立即停用该贴装头，并准备更换。

二、更换前准备工作

1、关闭设备主电源，挂锁警示，释放贴装头余气

2、准备备用吸嘴杆（建议原厂备件，型号按设备手册查询）

3、工具：内六角扳手（公制/英制）、尖嘴钳、无尘布、润滑脂、吸嘴安装治具

4、记录当前贴装头原点位置参数（或提前备份设备参数）

三、快速更换步骤

步骤1：拆卸旧吸嘴杆

拆下吸嘴，用内六角扳手松开吸嘴杆上端的锁紧螺丝（通常是两颗）。轻轻向下拔出吸嘴杆，注意内部有弹簧和密封圈，防止弹飞。检查弹簧有无变形，密封圈有无破损。

步骤2：清理安装孔位

用无尘布蘸酒精清理杆孔内残留的旧油脂和灰尘。检查导向套内壁有无划痕。如果导向套磨损，应一并更换。

步骤3：安装新吸嘴杆

在新吸嘴杆的O型圈和导向部位涂抹少量专用润滑脂。将弹簧套入杆上端，对准孔位垂直插入，直到上端面与贴装头平齐。先预紧一颗锁紧螺丝，旋转吸嘴杆感受阻力是否均匀。确认无偏斜后，交替拧紧两颗螺丝至规定扭矩（一般为0.4-0.6Nm）。

步骤4：安装吸嘴并测试

装回吸嘴，手动将贴装头移动到安全位置。开机回原点，运行“吸嘴自动检测”程序，确认吸嘴能被正确识别且真空值正常。低速空跑几个循环，观察有无异响。

四、更换后的精度验证

使用激光高度传感器（或设备自带的吸嘴高度检测功能）测量吸嘴杆的垂直高度和同轴度。标准要求：吸嘴下端面的中心偏移量≤0.05mm。如果超标，可以微调吸嘴杆的安装角度或检查贴装头底板是否变形。

用标准测试板进行连续贴装测试，确认该贴装头的贴装精度与其他头一致。记录下更换部件的型号和日期，更新设备维护档案。

通过上述快速更换流程，一台松下贴片机的吸嘴杆更换作业可以在90分钟内完成。建议每半年检查一次所有吸嘴杆的垂直度，提前发现隐患，避免突发撞机导致更严重的损失。
