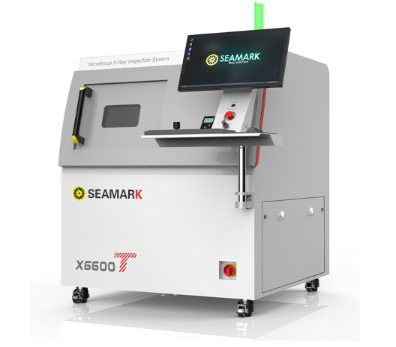

在SMT生产中，BGA、QFN、LGA等底部引脚封装的元件，焊点完全隐藏在元件本体下方，外观检查无法看到焊接状态，AOI也只能看到周边的焊点轮廓。这些看不见的焊点靠什么来判断是否合格？3D X-Ray检测设备是目前唯一能对这类隐藏焊点进行全面分析的手段。它能透视元件本体，看到焊点内部的空洞、气泡和焊接形态。

内部焊接质量的核心风险

BGA等元件的焊接质量主要取决于锡球在回流焊过程中是否充分熔融并形成可靠的冶金连接。但这个连接过程发生在元件底部，人眼看不到、普通光学检查也看不到。焊接不良可能表现为三种形态：焊点内部存在超出标准的气泡、焊锡与焊盘之间的连接面积不足（枕头效应）、相邻焊点之间形成异常连接（桥接）。这些缺陷在电气测试中可能表现为间歇性故障——时好时坏，难以复现，但到了客户手中就会变成可靠性投诉。

2D与3D的检测能力差异

传统2D X-Ray检测设备能够看到BGA焊点的平面投影，但无法区分缺陷的高度信息。当锡膏印刷厚度不均匀或元件贴装倾斜时，2D图像上的焊点形状可能看起来正常，但实际焊接高度已经偏离标准范围。3D X-Ray检测设备通过分层切片成像技术，在不同高度拍摄多张切片图像并合成为三维模型，让操作员能够逐层观察焊点内部结构。空洞是空心的还是实心的、焊点底部与焊盘是否形成了完整的冶金结合——这些信息在3D图像中清晰可辨。

关键缺陷的识别标准

空洞判定：在3D X-Ray检测设备的截面视图中，空洞呈现为焊点内部的暗色区域。IPC-7095标准对BGA空洞有明确分级——不同等级的空洞对应不同的接受标准。3D X-Ray检测设备能够测量每个空洞的体积和位置，自动判定是否超标。

枕头效应检测：焊点底部与焊盘之间未完全熔融连接的失效模式被称为“枕头效应”。由于焊盘表面轻微氧化或温度曲线不合适，锡球与焊盘之间形成接触但未完全融合。在3D分层图像中，这种缺陷表现为焊球与焊盘之间的结合界面存在暗线或断层，而2D图像几乎看不出异常。

实际应用场景

失效分析：当产品在可靠性测试中出现故障，怀疑BGA焊接问题时，3D X-Ray检测设备是最常用的失效分析手段之一。通过对疑似故障点进行断层扫描，可以准确定位焊接缺陷类型和位置，帮助工程师判定根本原因。

工艺验证：在新钢网设计、新锡膏导入或回流焊参数调整后，3D X-Ray检测设备可用于验证焊接效果。抽检几片经过新工艺处理的BGA元件，确认内部焊点形态与标准要求一致后，再投入批量生产。

检测能力与局限性

当前主流的3D X-Ray检测设备可识别直径小于5μm的微小缺陷，对BGA焊点空洞的检测精度可达体积的1%以内。但检测效率仍然是实际应用中的瓶颈——对一块板子上的所有BGA焊点逐个断层扫描需要较长时间。因此在量产中通常采用抽检模式，将3D X-Ray检测设备用于定期验证，而非在线全检。
