生产率和通用性搭载14吸嘴贴装头，14 mm为止可Z高速度 。贴装1台连接器可进行元件范围0402～120×90、150×25(mm)的贴装。

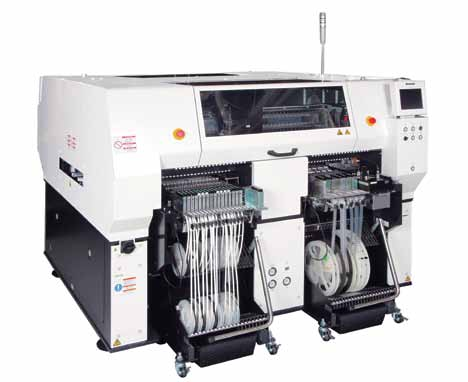

松下AM100型号：NM-EJM4D

基板尺寸(mm)：L50 x W50 ~ L510 x W460

贴装速度：35 800 cph(0.1006 s/芯片)、12 200 cph(0.295 s/QFP 12 mm以下)

贴装精度(Cpk≧1)：

± 40 μm/芯片

± 50 μm/QFP 12 mm 以下

± 30 μm/QFP 12 mm ~ 32 mm

元件供给：

编带

编带宽：4~56/72/88/104mm

编带供料器规格：Max.160品种(编带宽度：4/8mm 编带(小卷盘)使用时)

托盘供料器规格：Max.120品种 *1(编带宽度：4/8mm 编带(小卷盘)使用时)

杆状

编带供料器规格：Max.40品种(单式杆状供料器使用时)

托盘供料器规格：Max.30品种 *1(单式杆状供料器使用时)

托盘

托盘供料器规格：Max.20品种 *1

手置托盘规格：Max.20品种 *2 (固定供给部用选购件)

元件尺寸(mm)：0402芯片 *3 ~ L 120 × W 90 或 L 150 × W 25 （T = 28 *4）

基板替换时间：约4.0 s（背面无贴装元件时）

电源：三相AC 200 / 220V ±10V、 AC380 / 400 / 420 / 480V ±20V 2.0 kVA

空压源：Min.0.5 MPa 〜 Max.0.8 MPa、200 L /min (A.N.R.)

设备尺寸(mm)：W 1 970 × D 2 019 *5 × H 1 500 *6

重量：2 650 kg *7

※1：     单侧托盘供给时

※2：     搭载在后侧固定供给部时的情况。

※3：     0402芯片，需要专用吸嘴·供料器。请另行联络。

0402贴装对应是选购件

※4：     元件高度超过25mm时，需要专用吸嘴。

※5：     表示尺寸是前后固定供给部规格时的情况。前后交换台车规格时D尺寸是2 282mm。

连接托盘供料器时(前侧: 固定供给部)D尺寸是2 105mm。

※6：     不包括信号塔、触摸屏。

※7：     主体、固定供给部×4套时(随设备构成而异。)

*贴装速度及精度等值，会随条件而异。

*详细请参照《规格说明书》。
