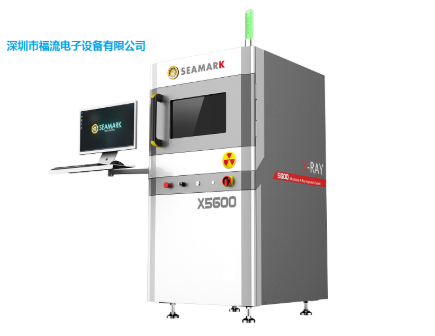

在3D X-ray检测设备的选型过程中，射线源功率和平板探测器分辨率是决定检测能力的两项核心参数。然而，参数值越高并不代表越适合您的产品。

一、射线源功率：穿透能力与成像速度的平衡

射线源功率通常以瓦（W）或千伏（kV）表示，决定了X射线的穿透能力。评估时需考虑：

检测对象的材质与厚度：对于普通PCB（厚度≤3mm），80-100kV的射线源已足够；若涉及高密度材料（如陶瓷基板、功率模块铜底板）或厚度超过5mm，则需要130kV以上。

功率与检测效率的关系：更高功率可在更短时间内获得清晰图像，但也会增加设备成本和辐射屏蔽要求。建议用您的实际产品进行测试：在同一检测条件下，记录不同功率设置下的曝光时间和图像信噪比，选择“刚刚好满足清晰度要求”的最低功率配置。

射线管寿命：频繁在极限功率下运行会加速灯丝老化。选型时应确认额定功率下射线管的预期寿命（通常8000-12000小时），并询问供应商是否提供功率使用记录功能。

二、平板探测器分辨率：细节捕捉与视场的取舍

探测器分辨率由像素尺寸和像素矩阵决定，直接关系到能检测到的最小缺陷尺寸。

像素尺寸与检测精度：像素尺寸越小（如50μm以下），理论上可检测的更细微缺陷。但对于BGA空洞检测（通常要求≥100μm），过高的分辨率反而会增加数据量、降低检测速度，且对振动更敏感。一般建议：检测01005元件或细间距焊接，选择像素尺寸≤85μm；常规消费电子，100-127μm即可。

视场与拼接：大尺寸PCB需要探测器具有足够视场或支持图像拼接功能。评估时，计算探测器一次成像能覆盖的最大区域是否满足您的最大产品尺寸，否则需考虑设备是否配备自动移动平台和拼接算法。

动态范围与坏点校正：询问探测器的AD转换位数（至少14bit）和坏点补偿能力。低动态范围会导致薄厚区域对比度不足。

三、综合评估实操步骤

1、携带典型样品现场测试：准备您最难检测的产品（含BGA、QFN、LGA等），请供应商在设备上实际扫描，对比不同功率和分辨率设置下的图像质量。

2、量化验收指标：要求设备在选定的功率/分辨率下，对标准缺陷样品的检出率达到100%，误报率≤1%。

3、模拟量产速度：测试连续扫描20片板，确认成像速度与检测精度的平衡点。

3D X-ray检测设备的选型不应盲目追求高功率或高分辨率，而应基于自身产品需求和预算，通过实测找到最佳匹配。定期校准射线源和探测器，能确保设备长期处于最佳状态。
