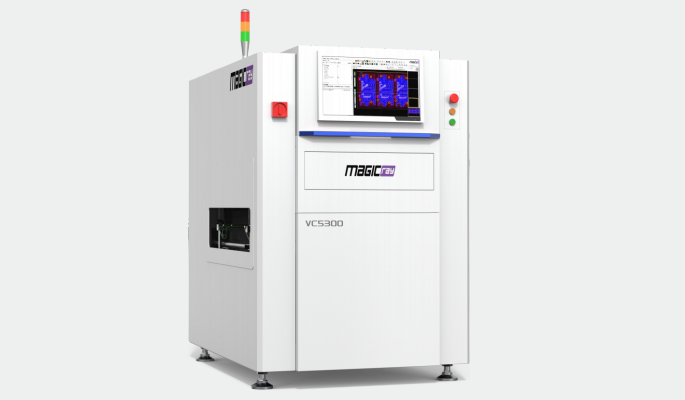

在汽车电子制造中，三防漆涂覆是保护PCBA免受潮湿、盐雾和振动侵害的关键工序，而涂覆自动光学检查机（涂覆AOI）则是确保涂覆质量的核心设备。与普通电子产品的涂覆检测不同，汽车电子对涂覆的厚度、均匀性和缺陷容忍度有着更严格的要求。若参数设置不当，即使最先进的涂覆自动光学检查机也可能漏检潜在风险，导致产品在车辆行驶中失效。本文重点解析涂覆自动光学检查机在汽车电子三防漆检测中的关键参数设置要点。

一、涂层厚度检测：从定性到定量的跨越

汽车电子对三防漆厚度有明确要求（通常为25-75μm），普通AOI的定性判断远远不够。涂覆自动光学检查机通过激光三角测量法或白光干涉法，在多个测试点测量涂层厚度，并生成整板的厚度分布图，帮助识别喷涂不均匀区域。厚度均值的设定依据IPC-CC-830标准，典型范围为30-50μm（根据具体产品要求设定）。厚度偏差的检测公差通常设为设定值的±20%，超出即判为不良。进行多点测量时，建议在PCB四角和中心区域各设1个测点，大尺寸板还需增加中间过渡区域的检测点。

二、气泡检测：参数平衡的艺术

气泡是三防漆涂覆中最常见也最危险的缺陷。漆膜中的气泡在热循环中可能破裂，暴露焊点，导致短路或腐蚀。涂覆自动光学检查机通过多角度光源和算法增强气泡的视觉特征，将气泡区域从正常涂层中识别出来。需要设置的关键参数包括：最小气泡尺寸（直径大于0.2mm的气泡应判定为缺陷，小于0.1mm可忽略，0.1-0.2mm视数量判定）、以及气泡密度（任意10×10mm区域内气泡数量超过3个则需重点关注）。

三、颜色与对比度适应：应对不同涂覆材料

汽车电子常用的三防漆包括丙烯酸、聚氨酯和硅酮，颜色从透明到白色、黑色各异。涂覆自动光学检查机需根据不同涂覆材料建立对应的检测程序。对于透明涂层，通过“微变形场”技术检测涂层表面曲率变化来识别缺陷；对于有色涂层，调整RGB光源强度，使缺陷区域与正常涂层在灰度图上形成足够的对比度。关键在于为每种涂覆材料创建独立的检测配方，而非使用通用参数。

四、基板弯曲补偿：消除大板检测误差

汽车电子的PCBA尺寸通常较大，在传送过程中易产生弯曲。若涂覆自动光学检查机不进行弯曲补偿，可能导致边缘区域脱离焦距范围而产生误报。动态跟踪技术通过多点测距实时感知板面高度变化并自动调整焦距，确保整板检测一致性。

五、实际应用效果

某汽车电子Tier 1供应商引入涂覆自动光学检查机后，涂覆缺陷流出率从120ppm降至8ppm，漏检率降低93%，客户投诉大幅减少。关键经验是：为每种涂覆材料单独建立检测程序，使用基板弯曲补偿功能应对大板变形，并且每周使用标准校准板验证设备精度。
