三防漆涂得太薄，防护失效；涂得太厚，影响散热和元件更换。厚度合格与否，直接决定产品可靠性。但厚度怎么测？传统方法是用千分尺或涂层测厚仪，但需要破坏性取样——切开涂层测量，测完那块板就报废了，只能抽检，不能全检。

涂覆自动光学检查机的测厚功能，改变了这个逻辑。它能在不损伤涂层的前提下，对每一块PCBA进行厚度实测，覆盖45-600μm的厚度范围，重复性误差±3μm，准确性误差±5μm。

一、测厚原理：光学测距的精密应用

涂覆自动光学检查机的测厚传感器基于白光共焦或光谱干涉原理。传感器向涂层表面发射一束复色光，光线在涂层表面和PCB基板表面分别产生反射，两束反射光叠加形成干涉光谱。涂层越厚，两束反射光的光程差越大，干涉光谱的波形特征随之变化。内置算法通过分析光谱峰值位置，反推计算出涂层的实际厚度。整个过程在毫秒级内完成，无需接触涂层表面，完全非破坏性。

二、45-600μm：覆盖三防漆全应用场景

45-600μm这个范围，覆盖了三防漆涂覆的绝大多数场景。汽车电子常见的丙烯酸或聚氨酯三防漆，标准厚度通常在30-75μm之间，落在测量范围的起始段，完全适用。功率器件或户外设备的厚涂层应用可达150-250μm，同样在测量范围内。对于超过600μm的超厚涂层（如灌封胶），虽不在直接测量范围之内，但已超出常规三防漆涂覆的需求。

三、重复性±3μm意味着什么？

±3μm的重复性误差，意味着对同一位置连续测量多次，读数波动不超过一个极小的范围。以三防漆典型的50μm厚度为例，±3μm的误差占比约6%，足以满足IPC-CC-830标准对厚度控制的公差要求（通常为设定值的±20%）。实际生产中，这个精度水平能够有效区分“厚度合格”和“厚度偏薄”两种状态，不会因测量误差导致误判。

四、在线实测的实施方式

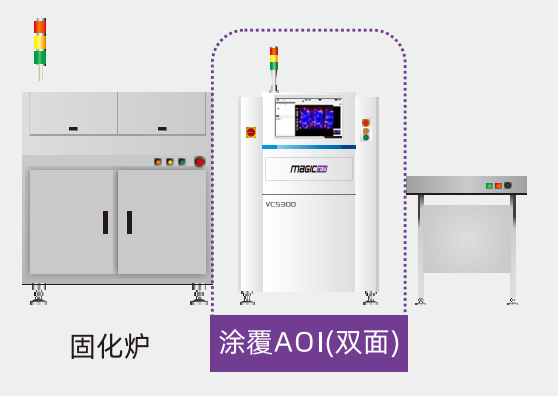

测厚传感器被集成在涂覆自动光学检查机的运动平台上方。PCBA进入检测工位后，视觉系统先定位PCB上的测厚参考点（通常选在板面平整、无元件的区域），传感器快速移动至目标点位，在检测缺陷的同时完成厚度测量。整个过程无需额外占用生产节拍。多测点模式下，可在板面不同区域设5-10个测点，生成整板的厚度分布图。某汽车电子客户的实际数据显示，共测量500块板，厚度均值52μm，标准偏差±4.2μm，CPK值1.52。厚度偏薄的比例从实施前的3.2%降至0.4%，涂覆参数调整响应时间缩短了80%。

五、使用中的两个注意事项

测点位置的选择需避开元件、过孔和板边区域，否则可能反射信号干扰。推荐在PCB四角及中心各设1个测点，若厚度偏差较大可增加测点密度。基板反光特性的影响同样需要关注——不同表面处理的PCB（如OSP、ENIG、喷锡）对光的反射率不同，切换产品时需在涂覆自动光学检查机中对测厚基准值进行校准，避免基板差异导致的测量偏差。

涂覆自动光学检查机的测厚功能，把厚度控制从“抽检”变成了“全检”，把“破坏性检测”变成了“在线非破坏性检测”。45-600μm的宽广量程，配合±3μm的重复性精度，让实时厚度监控不再依赖破坏性取样，而是每一块板都能获得精准的厚度数据。
