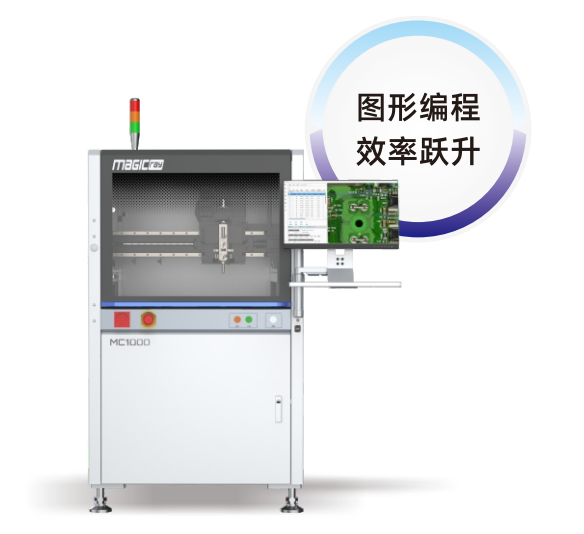

一块PCBA板进入涂覆工位。板面有几百个元件、几十个连接器、若干个测试点，涂覆区域和禁涂区交错分布，密密麻麻。高精度选择性视觉涂覆机要在这样复杂的环境下完成精准涂覆——该喷的地方一滴不漏，不该碰的地方一丝不沾。

它靠什么做到？靠两样东西：远心镜头和高清相机。

普通镜头vs远心镜头：差的不只是清晰度

大多数视觉系统用的普通镜头，存在一个天然缺陷：视差。物体离镜头越近，成像越大；离得越远，成像越小。在涂覆场景中，PCBA板难免有轻微翘曲（特别是大板或薄板），普通镜头会因视差把“翘曲变形”误判为“位置偏移”，导致视觉定位偏差，涂覆阀可能喷涂到禁涂区域。

远心镜头解决了这个问题：它在特定工作距离内，对物体的成像放大率恒定不变，不随物体远近而改变。高精度选择性视觉涂覆机采用远心镜头，即便板面有±2mm以内的翘曲，成像位置也不偏移，确保每一次视觉定位都指向真实的物理坐标。

高清相机：看得清才能定得准

镜头解决“无畸变”的问题，相机解决“足够精细”的问题。高精度选择性视觉涂覆机标配500万像素工业相机，配合远心镜头，系统分辨率达15μm——能识别的最小特征尺寸仅为0.015mm。Mark点定位、元件轮廓识别、禁涂区域边界的检测精度，都建立在这个精细成像的基础上。

实时视觉纠偏：先拍照，后喷涂，边喷边看

远心镜头+高清相机构成的视觉系统，在设备运行时完成“视觉引导”和“视觉纠偏”两个任务。PCBA进入工位后，高清相机拍下Mark点位置，软件将实测坐标与标准坐标对比，计算偏移量，涂覆路径按实际位置调整。喷涂过程中，视觉系统持续监控，遇到因来料偏差或传送误差导致的位置偏移，实时修正补偿，确保喷涂轨迹始终对准实际需要涂覆的位置，而不是原来预设的位置。

定位精度±25μm：不只是相机和镜头的功劳

高精度选择性视觉涂覆机最终实现重复定位精度±25μm@3σ，视觉系统提供了基础。达到这一精度水平，还需要运动系统（高精度AC伺服驱动、闭环控制）和软件算法（亚像素定位、温度漂移补偿）的配合。视觉负责“看准位置”，运动负责“走到位置”，算法负责“补偿误差”。三者缺一不可。

视觉系统的实际效果

以一块密集元件的PCBA为例，人工肉眼判断涂覆边界时，误差通常在0.3-0.5mm；普通视觉系统可控制在0.1mm以内；而远心镜头+高清相机的组合，配合亚像素算法，可把边界定位误差稳定在±25μm。这意味着再复杂的禁涂区域，也能精准避让。连接器引脚间距0.5mm，相邻引脚间隙仅0.2mm，高精度选择性视觉涂覆机一样能精准喷涂——远心镜头消除了视差，高清相机看清了边界，运动系统走准了位置。
