SMT贴片机是电子制造中的核心设备，属于高精度、全自动的工业智能机器人。其高效运行的背后，是一套由多个精密子系统协同工作的复杂体系。

供料系统：元器件的“粮仓”与“传送带”

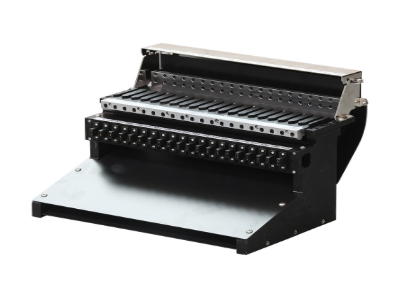

供料系统是贴片机的起点。它主要由送料器构成，根据元器件的包装方式，主要分为带式、托盘式、管式和散装式等几种类型。其中最常用的是带式送料器（飞达），它通过精确的步进动作，将编带中的元器件逐一送至固定的吸取位置。

送料器的精度和稳定性至关重要，其送料步距的准确性直接关系到贴装头能否成功吸取元件。气动式送料器通过精密的棘轮和杆组机构实现运动，其设计紧凑性和运动精度分析是保证整线效率的基础。

贴装头系统：精密的“执行手”

贴装头是直接与元器件接触的执行终端，堪称贴片机的“机械手”。它主要完成Z轴（上下）和θ轴（旋转）两个自由度的运动。

• Z轴运动与拾放：负责驱动吸嘴下降吸取元件和贴装。早期采用微型气缸，现在主流采用伺服电机或直线电机驱动，以实现更稳定、可控的下压力和更快的响应速度。

• θ轴旋转：用于校正元件吸取时的角度偏差。现代贴装头通常由专用微型伺服电机驱动，可实现高速、精准的旋转定位。

吸嘴是直接接触元件的部件，内部有真空通道。其头部形状和孔径需匹配不同尺寸的元件。吸嘴与吸管之间常设有弹性缓冲机构，以保护脆弱的元件在拾放过程中不受损伤。吸取依靠真空负压，释放时则通过切换为正气压或关闭真空来实现元件分离。

为适应高速生产和不同元件，许多贴片机设计了多吸嘴贴装头，可以同时吸取多个元件，或者配备自动更换吸嘴的装置。

运动与视觉：高速高精度的“导航仪”

要保证吸嘴能将元件精准地放到PCB的指定位置，离不开高速高精度的运动控制和视觉引导。

贴片机的X轴和Y轴组成平面运动系统，通常采用伺服电机+滚珠丝杠或直线电机驱动，并配合高分辨率光栅尺进行闭环反馈，以实现微米级的重复定位精度。

视觉系统是贴片机的“眼睛”。它通常包括上视相机和下视相机。上视相机用于在贴装前对吸嘴吸取的元件进行拍照，识别其中心位置和旋转角度偏差；下视相机则用于识别PCB上的基准点（Mark点），以补偿PCB本身的制造和安装误差。通过图像处理算法（如模板匹配、边缘检测），系统计算出精确的补偿值，并交由运动系统执行，从而实现超越机械精度的贴装效果。

PCB传输及其他辅助系统

PCB传输系统负责将待贴装的电路板平稳送入机器，并在贴装过程中将其牢固地支撑和固定在精确位置。完成后，再将PCB送出至下一工序。其定位的重复性也是整体贴装精度的重要一环。

此外，真空气路系统为吸嘴提供稳定的负压和正压气流；计算机控制系统作为“大脑”，统筹所有硬件动作，并运行优化贴装路径、管理生产数据的软件。

从送料器稳定供料，到贴装头精密拾放，再到运动与视觉系统的闭环控制，SMT贴片机的每个核心结构都围绕着“精度、速度、稳定性”这一核心目标设计。正是这些子系统的精密配合，才使得现代电子产品得以实现微小、高密度的可靠制造。随着直线电机驱动、更智能的视觉算法以及模块化设计等技术的应用，贴片机的核心结构仍在不断演进，以满足未来电子制造更高的要求。
