在电子制造领域，表面贴装技术（SMT）生产线是实现电子产品批量生产的关键。一套合理的SMT生产线设备方案不仅能够提高生产效率和产品质量，还能降低生产成本。今天，我们就来详细了解一下SMT生产线设备方案的构成与选择。

一、SMT生产线的基本组成

一条完整的SMT生产线通常包括以下主要设备：

1.锡膏印刷机：将锡膏准确地印刷到PCB（印制电路板）的焊盘上，为元器件贴装做好准备。

2.贴片机：负责将电子元器件快速、准确地贴装到PCB上指定的位置。

3.回流焊炉：使锡膏受热融化，让元器件与PCB形成可靠的电气连接和机械连接。

4.AOI（自动光学检测）设备：对贴装和焊接后的PCB进行自动光学检测，及时发现缺陷产品。

此外，还可能包括上板机、下板机、接驳台、返修工作站等辅助设备。

二、设备方案选择

（一）锡膏印刷机

1.半自动锡膏印刷机：适用于小批量、多品种的生产，价格相对较低，操作简单，但生产效率不高。

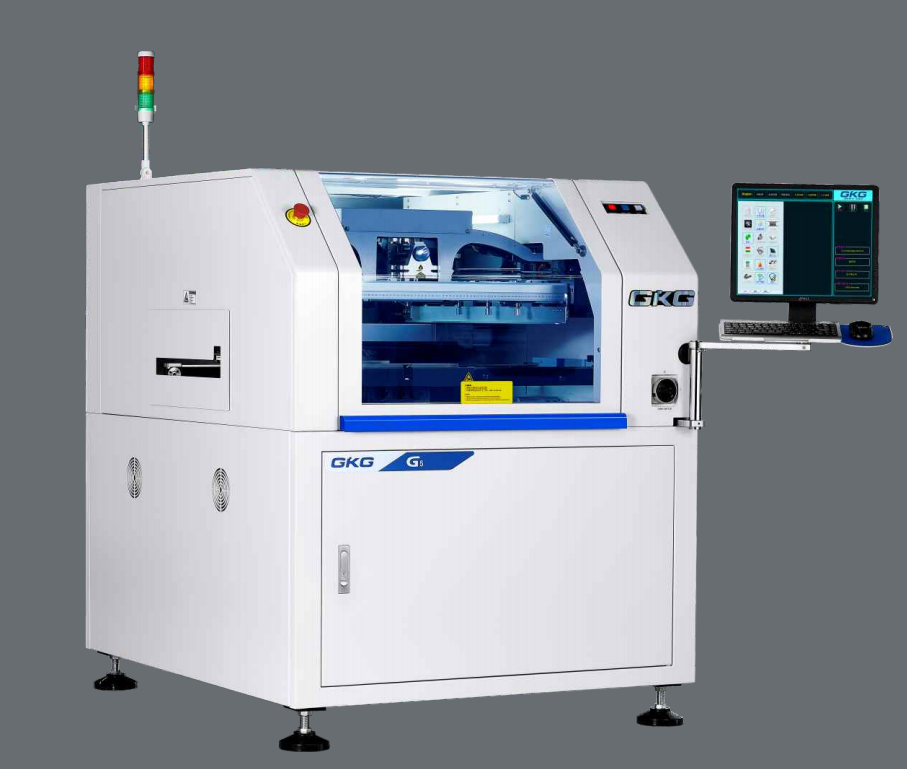

2.全自动锡膏印刷机：具有高精度、高速度、稳定性好的特点，适合大规模批量生产。如DEK、MPM等品牌的全自动印刷机，能够满足不同精度要求的印刷任务。

（二）贴片机

1.中低速贴片机：适合中小批量生产，价格较为亲民。例如雅马哈、三星等品牌的中低速贴片机，在性价比方面具有一定优势。

2.高速贴片机：对于大规模量产需求的企业是理想选择。如松下、西门子等品牌的高速贴片机，贴片速度快、精度高，但价格也相对较高。

在实际生产中，可以根据产品类型和生产规模，选择单一类型的贴片机，也可以采用中低速与高速贴片机搭配的组合方案，以达到生产效率和成本的最佳平衡。

（三）回流焊炉

1.热风回流焊炉：通过热风循环加热，温度均匀性好，适用于大多数SMT生产。常见的有BTU、HELLER等品牌的回流焊炉。

2.气相回流焊炉：加热速度快、焊接效果好，但成本较高，适用于对焊接质量要求极高的产品。

（四）AOI设备

1.离线AOI设备：可对单独的PCB进行检测，灵活性高，但检测效率相对较低。

2.在线AOI设备：能够实时在线检测PCB，及时发现问题，提高生产效率和产品质量。如欧姆龙、矩子科技等品牌的AOI设备，在检测精度和速度方面表现出色。

三、设备配置实例

以下是一个针对中等规模生产需求的SMT生产线设备方案示例：

1.锡膏印刷机：DEKHorizon03iX全自动锡膏印刷机

2.贴片机：雅马哈YS24高速贴片机+雅马哈YSM10中速贴片机

3.回流焊炉：BTUPyramax150N热风回流焊炉

4.AOI设备：欧姆龙VT-S730在线AOI设备

四、方案实施与维护

1.在设备安装调试阶段，务必确保设备安装正确、参数设置合理，并进行充分的试运行和验证，以确保设备能够稳定运行。

2.定期对设备进行维护保养，包括清洁、润滑、校准等工作，延长设备使用寿命，保证设备的性能和精度。

3.加强操作人员的培训，使其熟悉设备的操作规范和维护要求，提高设备的使用效率和安全性。

总之，制定一套合理的SMT生产线设备方案需要综合考虑生产需求、预算、设备性能等多方面因素。通过科学合理的设备选型和配置，以及有效的实施与维护，能够打造出高效、稳定的SMT生产线，为企业的电子制造业务提供有力支持。
